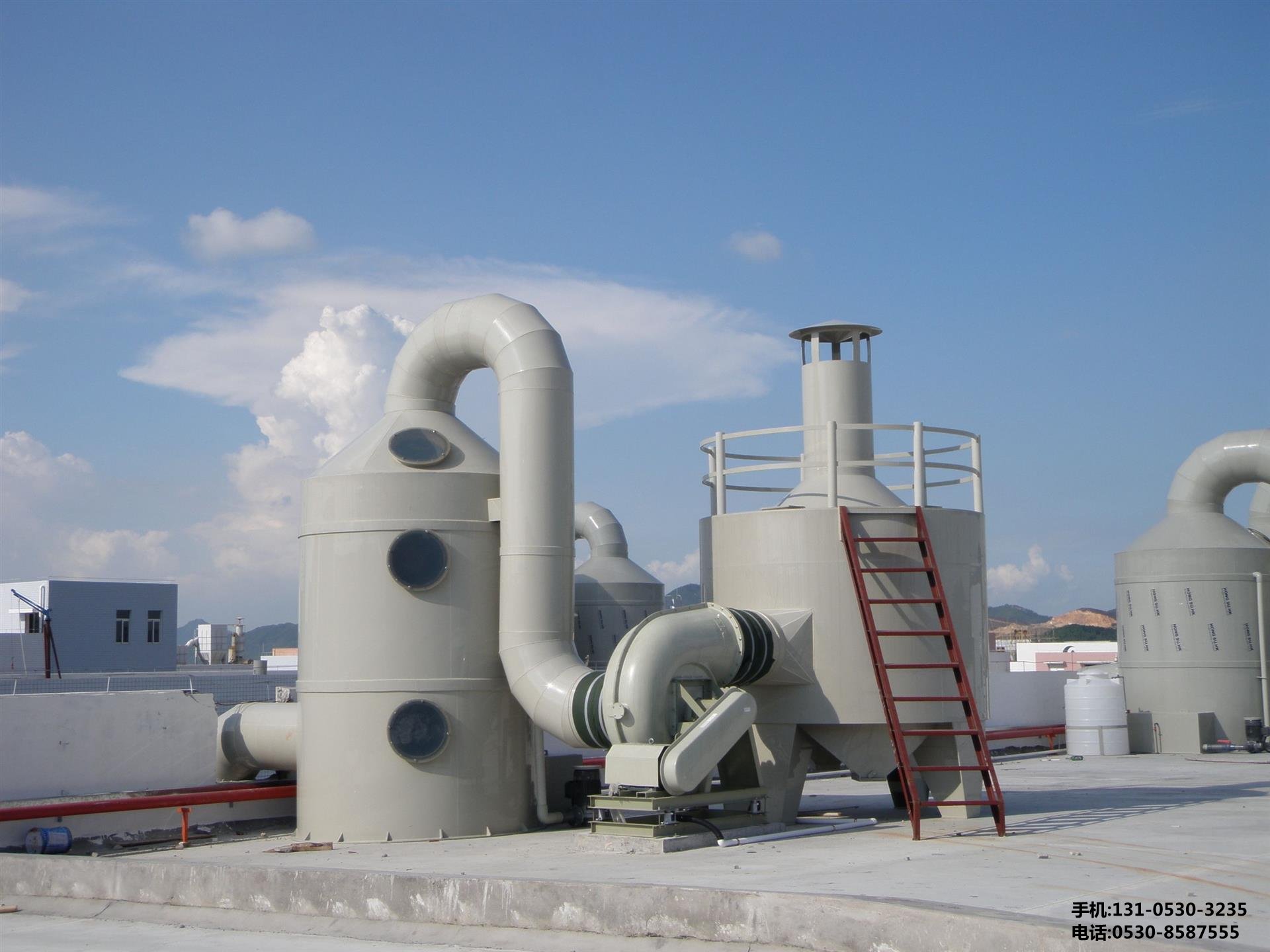

不銹鋼凈化塔設計、安裝與測試的全方位解析



在工業廢氣處理***域，不銹鋼凈化塔以其卓越的耐腐蝕性、高強度和******的凈化性能，成為眾多企業的***設備。然而，要確保不銹鋼凈化塔在實際運行中達到預期的凈化效果和穩定運行，其設計、安裝后的測試工作至關重要。本文將深入探討不銹鋼凈化塔的設計要點、安裝流程以及安裝后的測試工作，為企業提供全面而詳細的指導。



 一、不銹鋼凈化塔的設計要點



 （一）設計理念與目標

不銹鋼凈化塔的設計應遵循高效、穩定、安全、環保的原則。旨在通過合理的結構設計和先進的凈化技術，有效去除廢氣中的有害物質，達到***家或地方規定的排放標準，同時確保設備長期穩定運行，降低維護成本和運行風險。



 （二）結構設計

1. 塔體材質選擇：選用***質不銹鋼材料，如 304 或 316 不銹鋼，以確保塔體具有******的耐腐蝕性和強度。根據廢氣成分和腐蝕性程度，合理確定不銹鋼的牌號和厚度。

2. 塔體形狀與尺寸：常見的不銹鋼凈化塔形狀有圓形和方形。圓形塔具有較***的受力性能和氣流分布均勻性，方形塔則在空間利用上具有一定***勢。塔體的直徑和高度應根據處理風量、廢氣停留時間、填料層高度等因素進行計算確定，確保廢氣在塔內有足夠的反應時間和空間，以達到******的凈化效果。

3. 內部結構設計：

     填料層：填料是凈化塔的核心部件，其作用是增加廢氣與凈化劑的接觸面積，提高凈化效率。根據廢氣性質和凈化要求，選擇合適的填料類型，如活性炭填料、陶瓷填料、塑料填料等。填料層高度應根據處理風量、填料規格和廢氣濃度等因素進行設計，一般保證廢氣在填料層的停留時間在規定范圍內。

     噴淋系統：噴淋系統用于將凈化劑均勻地噴灑在填料層上，使廢氣與凈化劑充分接觸反應。噴淋系統包括噴頭、管道、水泵等部件。噴頭應選用耐腐蝕、霧化效果***的產品，確保噴淋水的均勻分布。管道材質可選用不銹鋼或 PVC，根據介質性質和使用環境確定。水泵的流量和揚程應根據噴淋水量和塔高進行選擇，確保噴淋系統正常運行。

     除霧器：除霧器用于去除廢氣攜帶的水滴，防止水滴進入后續處理設備或排放到***氣中造成二次污染。常見的除霧器形式有絲網除霧器、折流板除霧器等。除霧器的設計應考慮廢氣流速、除霧效率、壓降等因素，確保除霧效果******且不影響廢氣的正常排放。



 （三）凈化工藝設計

1. 廢氣收集系統：根據廢氣產生源的位置、風量、風壓等因素，設計合理的廢氣收集系統。收集系統應包括集氣罩、通風管道、風機等部件。集氣罩的形式應根據廢氣產生源的***點選擇，如傘形罩、錐形罩、密閉罩等，確保能夠有效地收集廢氣，減少廢氣泄漏。通風管道的材質可選用不銹鋼或 PVC，管徑和長度應根據處理風量和系統阻力進行計算確定。風機的風量和風壓應滿足廢氣收集和輸送的要求，同時考慮節能和降噪措施。

2. 凈化劑選擇：根據廢氣的成分和性質，選擇合適的凈化劑。常見的凈化劑有酸、堿、氧化劑、還原劑、吸附劑等。例如，對于酸性廢氣，可選用堿性溶液進行中和處理；對于有機廢氣，可選用活性炭吸附、光催化氧化、催化燃燒等方法進行處理。凈化劑的選擇應綜合考慮凈化效果、成本、安全性、再生性等因素，確保凈化工藝經濟可行、安全可靠。

3. 凈化流程設計：根據廢氣***點和凈化劑性質，設計合理的凈化流程。一般包括預處理、主凈化、后處理等環節。預處理環節主要用于去除廢氣中的顆粒物、水霧等雜質，防止堵塞填料和影響凈化效果。主凈化環節是廢氣與凈化劑進行反應的核心部分，應根據廢氣濃度、流量、反應時間等因素，合理確定填料層高度、噴淋密度、反應溫度等參數，確保凈化效率達到設計要求。后處理環節主要用于對凈化后的廢氣進行進一步處理，如除霧、干燥、排放等，確保廢氣達標排放。

 二、不銹鋼凈化塔的安裝流程



 （一）安裝前準備

1. 基礎驗收：在安裝不銹鋼凈化塔之前，應對基礎進行驗收。檢查基礎的尺寸、位置、平整度、強度等是否符合設計要求?；A(chǔ)表面應無裂縫、蜂窩麻面、露筋等缺陷，如有不符合要求的地方，應及時進行整改。

2. 設備檢查：對不銹鋼凈化塔及其附屬設備進行全面檢查，確保設備無損壞、變形、腐蝕等缺陷。檢查設備的規格、型號、材質等是否與設計相符，核對設備的合格證、質量證明文件等資料。對設備的內部結構、填料、噴淋系統、除霧器等部件進行檢查，確保安裝前設備完***無損。

3. 施工工具準備：準備***安裝所需的施工工具，如起重機、電焊機、切割機、扳手、螺絲刀、水平儀、經緯儀等。確保施工工具完***可靠，能夠滿足安裝施工的要求。

4. 人員培訓：對參與安裝施工的人員進行技術培訓和安全交底，使其熟悉不銹鋼凈化塔的安裝流程、質量要求和安全注意事項。安裝人員應具備相應的專業技能和資質，確保安裝工作的順利進行。



 （二）安裝步驟

1. 塔體安裝：

     使用起重機將不銹鋼凈化塔塔體吊放到基礎上，調整塔體的位置和水平度，使其符合設計要求。塔體垂直度偏差應不超過塔高的 1/1000，水平度偏差應不超過 3mm。

     采用地腳螺栓將塔體固定在基礎上，擰緊螺母，確保塔體安裝牢固。地腳螺栓的規格、型號應符合設計要求，安裝時應按要求進行防腐處理。

2. 內部結構安裝：

     按照設計要求，依次安裝填料層、噴淋系統、除霧器等內部結構部件。填料安裝應均勻、緊密，避免出現空隙和偏流現象。噴淋管道安裝應平直、牢固，噴頭位置應準確，確保噴淋水能夠均勻覆蓋填料層。除霧器安裝應注意方向和位置，保證除霧效果。

     在安裝過程中，應注意保護內部結構部件，避免碰撞和損壞。安裝完成后，對內部結構進行檢查和清理，確保無雜物殘留。

3. 附屬設備安裝：

     安裝廢氣收集系統的集氣罩、通風管道和風機等設備。集氣罩的安裝位置和角度應根據廢氣產生源的***點進行調整，確保能夠有效地收集廢氣。通風管道的連接應嚴密、牢固，法蘭之間應采用墊片密封，防止廢氣泄漏。風機的安裝應符合設備技術文件的要求，風機進出口與通風管道的連接應采用軟連接，減少振動和噪音傳遞。

     安裝凈化劑供應系統、循環水系統、電氣控制系統等附屬設備。凈化劑供應系統應包括儲存罐、計量泵、輸送管道等部件，確保凈化劑能夠穩定地供應到噴淋系統中。循環水系統應包括水池、水泵、水管、閥門等部件，保證循環水的正常運行和水質穩定。電氣控制系統應包括控制柜、傳感器、執行器等部件，實現對設備的自動化控制和監測。



 （三）安裝后檢查

1. 外觀檢查：對不銹鋼凈化塔的外觀進行檢查，查看塔體是否有變形、損壞、腐蝕等情況，內部結構部件是否安裝牢固，附屬設備是否連接緊密。檢查設備的銘牌、標識是否清晰完整，符合相關規定。

2. 密封性檢查：對塔體的焊縫、法蘭連接處、人孔、手孔等部位進行密封性檢查，可采用肥皂水試漏或壓力試驗等方法。檢查廢氣收集系統、噴淋系統、循環水系統等的管道連接處是否有泄漏現象，如有泄漏，應及時進行處理。

3. 設備運行檢查：對不銹鋼凈化塔及其附屬設備進行空載試運行，檢查設備的運轉是否正常，有無異常聲響、振動、發熱等情況。檢查風機的轉向是否正確，風量、風壓是否符合設計要求；水泵的流量、揚程是否滿足噴淋系統的需求；電氣控制系統是否正常工作，各傳感器、執行器是否靈敏可靠。



 三、不銹鋼凈化塔安裝后的測試工作



 （一）測試目的

不銹鋼凈化塔安裝后的測試工作旨在驗證設備的性能是否符合設計要求，凈化效果是否達到預期指標，以及設備在運行過程中是否存在泄漏、堵塞、故障等問題。通過測試，及時發現并解決設備存在的問題，為設備的正式投入使用提供可靠保障。



 （二）測試內容與方法

1. 風量測試：

     測試目的：測定不銹鋼凈化塔的實際處理風量，檢查風機的運行性能和風量調節能力，確保處理風量符合設計要求。

     測試方法：在廢氣進口管道上選擇合適的測量斷面，安裝風速儀或皮托管等風量測量儀器。啟動風機，使凈化塔在設計工況下運行，讀取測量斷面的風速值，并根據管道尺寸計算出實際風量。將實際風量與設計風量進行對比，偏差應在允許范圍內（一般為±10%）。同時，檢查風機的風壓、電流、電壓等參數，確保風機運行正常。

2. 凈化效率測試：

     測試目的：評估不銹鋼凈化塔對廢氣中污染物的去除效果，驗證凈化工藝的可行性和有效性，確保凈化效率達到設計指標和***家排放標準。

     測試方法：

         采樣點設置：在廢氣進口管道和凈化塔出口管道上分別設置采樣點，采樣點的位置應具有代表性，能夠反映廢氣的整體狀況。采樣點的數目和位置應根據管道尺寸、廢氣流速、濃度分布等因素確定，一般不少于 3 個采樣點。

         采樣方法：根據廢氣的性質和污染物種類，選擇合適的采樣方法。對于氣體污染物，可采用直接采樣法或富集采樣法；對于顆粒物污染物，可采用過濾稱重法或光學粒子計數法等。采樣時，應嚴格按照采樣操作規程進行，確保采樣的準確性和可靠性。

         分析方法：將采集的樣品送至實驗室進行分析，測定廢氣中污染物的濃度。根據進口和出口污染物濃度的差值，計算出凈化塔的凈化效率。凈化效率的計算公式為：（進口污染物濃度  出口污染物濃度）/ 進口污染物濃度×100%。將實測凈化效率與設計凈化效率進行對比，偏差應在允許范圍內（一般為±5%）。同時，檢查凈化后的廢氣是否達到***家或地方規定的排放標準。

3. 壓力降測試：

     測試目的：測定不銹鋼凈化塔在運行過程中的壓力損失，檢查填料層、噴淋系統、除霧器等內部結構部件的阻力情況，評估設備的能耗水平和運行穩定性。

     測試方法：在廢氣進口管道和凈化塔出口管道上分別安裝壓力傳感器，啟動風機，使凈化塔在設計工況下運行，讀取進口和出口的壓力值，計算出壓力降。壓力降應符合設計要求，一般不超過設計值的±20%。同時，觀察壓力降的變化趨勢，如壓力降過***或不穩定，應檢查內部結構部件是否存在堵塞、變形、損壞等問題，并及時進行處理。

4. 泄漏測試：

     測試目的：檢查不銹鋼凈化塔的塔體、焊縫、法蘭連接處、人孔、手孔等部位是否存在泄漏現象，確保設備的密封性******，防止廢氣泄漏對環境和人員造成危害。

     測試方法：可采用肥皂水試漏或壓力試驗等方法進行泄漏測試。對于塔體、焊縫和法蘭連接處，可用肥皂水涂抹在可疑部位，觀察是否有氣泡產生；對于人孔、手孔等部位，可進行壓力試驗，即向塔內通入一定壓力的氣體（如壓縮空氣或氮?dú)猓缓笥梅试硭畽z查各連接處是否有泄漏。如發現泄漏，應及時進行緊固、補焊等處理，直至無泄漏為止。

5. 電氣系統測試：

     測試目的：檢查不銹鋼凈化塔的電氣控制系統、電機、電器設備等的接地電阻、***緣電阻、運行電流、電壓等參數是否符合要求，確保電氣系統安全可靠運行，防止因電氣故障引發火災、觸電等安全事故。

     測試方法：

         接地電阻測試：使用接地電阻測試儀對設備的接地電阻進行測試，接地電阻值應符合設計要求，一般不超過 4Ω。如接地電阻不符合要求，應檢查接地極的埋設深度、接地扁鋼的焊接質量等，并進行相應的整改。

         ***緣電阻測試：使用***緣電阻表對電機、電器設備的***緣電阻進行測試，***緣電阻值應不低于 0.5MΩ。如***緣電阻過低，應檢查設備的***緣情況，如有必要，應進行干燥處理或更換***緣部件。

         運行電流、電壓測試：在設備運行時，使用電流表、電壓表測量電機、水泵等設備的運行電流、電壓值，并與設備的額定電流、電壓進行對比，偏差應在允許范圍內（一般為±10%）。同時，檢查電氣控制系統的各開關、按鈕、指示燈等是否正常工作，信號傳輸是否準確無誤。



 （三）測試記錄與報告

1. 測試記錄：在測試過程中，應詳細記錄各項測試數據，包括測試時間、測試項目、測試方法、測試數據、測試結果等信息。測試記錄應準確、完整、清晰，便于后續的數據分析和報告編制。

2. 測試報告：根據測試記錄，編制不銹鋼凈化塔安裝后的測試報告。測試報告應包括設備概況、測試目的、測試內容、測試方法、測試結果、結論與建議等內容。測試報告應語言簡潔、數據準確、結論明確，能夠客觀反映設備的測試情況和性能指標。如測試結果不符合要求，應在報告中詳細說明存在的問題及整改建議，為設備的整改和驗收提供依據。



 四、總結

不銹鋼凈化塔的設計、安裝和測試工作是一個系統工程，每個環節都至關重要。在設計階段，應充分考慮廢氣***點、凈化要求、設備性能等因素，制定合理的設計方案；在安裝過程中，要嚴格按照施工規范進行操作，確保設備安裝質量；安裝后的測試工作則是對設備性能和凈化效果的全面檢驗，通過科學的測試方法和嚴格的質量控制，及時發現并解決問題，為設備的正式投入使用提供有力保障。只有這樣，才能使不銹鋼凈化塔在工業廢氣處理中發揮出***的效果，為企業的環保事業和可持續發展做出貢獻。
